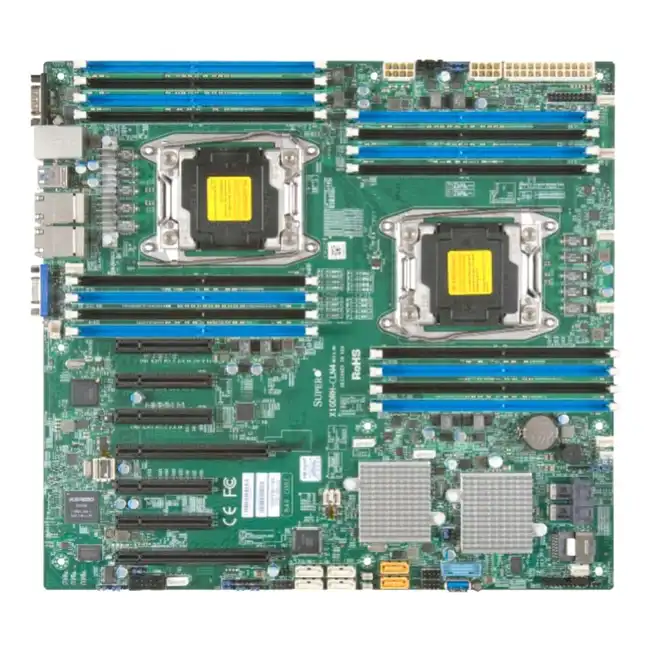

Серверная материнская плата Supermicro X10DRH-CLN4

Серверная материнская плата SuperMicro MBD-X10DRH-CLN4-B, Dual SKT, Intel C612 Chipset, 16 x DIMMs, 10 x SATA3, 8 x SAS3(LSI3008), 4 x 1GbE, 7 x PCI-E3.0 slots, E-ATX - Retail

Физическая статистика   Фактор формы E-ATX Размеры 12 "x 13" (30,5 см x 33,2 см)   Процессор / кэш   ЦПУ Семейство процессоров Intel® Xeon® E5-2600 v4 † / v3 (до 145 Вт TDP ** ) Dual Socket R3 (LGA 2011) Ядро / кеш До 22 Сердечники † / До 55MB † Cache Системная шина QPI до 9,6 GT / s Заметка † Требуется версия BIOS версии 2.0 или выше Заметка ** Материнская плата поддерживает этот максимальный TDP. Пожалуйста, подтвердите, что ваша система может поддерживать термическую поддержку.   Системная память   Емкость памяти 16x 288-контактных DDR4 слотов DIMM До 2 ТБ † ECC 3DS LRDIMM, 512 ГБ ECC RDIMM Тип памяти 2400 † / 2133/1866 / 1600MHz ECC DDR4 SDRAM 72-бит Размеры DIMM RDIMM: 32 ГБ, 16 ГБ, 8 ГБ, 4 ГБ LRDIMM: 64 ГБ, 32 ГБ 3DS LRDIMM: 128 ГБ Напряжение памяти 1,2 В Обнаружение ошибок Исправляет однобитовые ошибки Бортовые устройства   Набор микросхем Набор микросхем Intel® C612 AHCI SATA SATA3 (6 Гбит / с); RAID 0, 1, 5, 10 SCU SATA SATA3 (6 Гбит / с); RAID 0, 1, 5, 10 ПАВ Контроллер Broadcom 3008 SAS3 (12 Гбит / с);  SW RAID 0, 1, 10 Поддержка JBOD (режим IT) IPMI Поддержка интеллектуального интерфейса управления платформой v.2.0 IPMI 2.0 с поддержкой виртуальных носителей по локальной сети и поддержкой KVM-over-LAN ASPEED AST2400 BMC Сетевые контроллеры Intel® i350 Quad Gigabit Ethernet LAN Очереди устройств виртуальных машин уменьшают накладные расходы ввода-вывода видео ASPEED AST2400 BMC   Ввод, вывод   SATA 10x портов SATA3 (6 Гбит / с) ПАВ 8x портов SAS3 (12 Гбит / с) ЛВС 4 порта RJ45 Gigabit Ethernet LAN 1x RJ45 Выделенный порт IPMI LAN USB 5x портов USB 3.0 (2 задних + 2 через заголовок + 1 тип A) 4x порта USB 2.0 (4 через заголовки) видео 1x разъем VGA Последовательный порт / заголовок 1x Fast UART 16550 серийный 2x COM-порты (1 задний, 1 заголовок) DOM 2 порта Super DOM (диск на модуле) ТРМ Заголовок 1x TPM

Шасси (оптимизировано для X10DRH-CLN4)   2U Шасси: SC826BE1C-R920LPB SC826BE2C-R920LPB SC826BAC4-R920LPB SC216BE1C-R920LPB SC216BE2C-R920LPB 3U Шасси: SC836BE1C-R1K03B SC836BE2C-R1K03B SC835TQ-R920B Mid / Mini Tower Шасси: SC732i-865B SC732D4F-903b 4U / Башенный корпус: SC743TQ-1200B SC847BE1C-R1K28LPB SC847BE2C-R1K28LPB SC417BE1C-R1K28LPB SC417BE2C-R1K28LPB Важные замечания о шасси Для поддержки нового поколения Intel ®Xeon ® системных плат на базе процессоров, рекомендуются шасси. Чтобы узнать подробности, обратитесь к торговому представителю. Слоты расширения   PCI-Express 2x PCI-E 3.0 x16 4x PCI-E 3.0 x8 1x PCI-E 3.0 x4 (в x8)   Системный BIOS   Тип BIOS 128 Мб SPI Flash EEPROM с AMI BIOS Функции BIOS Plug and Play (PnP) PCI 2.3 ACPI 1.0 / 2.0 / 3.0 / 4.0 Поддержка USB-клавиатуры SMBIOS 2.7.1 UEFI 2.3.1 управление   Программного обеспечения Intel® Node Manager 3.0 IPMI 2.0 NMI SPM SSM SUM SuperDoctor® III SuperDoctor® 5 Сторожевая собака Конфигурации питания Управление питанием ACPI / APM Режим включения питания для восстановления питания переменного тока Мониторинг состояния ПК   вольтаж Мониторы для ядер процессора, + 1,8 В, + 3,3 В, + 5 В, + 12 В, + 3,3 В в режиме ожидания, + 5 В в режиме ожидания, VBAT, напряжения памяти. 6 Регулятор напряжения фазного переключения Кулеры 8-кратные 4-контактные вентиляторы (до 8 вентиляторов) 8x вентиляторы с контролем тахометра Монитор состояния для контроля скорости Модули с широтно-импульсной модуляцией (PWM) температура Мониторинг среды процессора и шасси Поддержка теплового отключения процессора Тепловое управление для 8-кратных разъемов вентилятора Поддержка Thermal Monitor 2 (TM2) PECI СВЕТОДИОД Светодиодный индикатор CPU / System Overheat Приостановить статический индикатор UID / Удаленный UID Другие преимущества Обнаружение вторжений шасси Заголовок вторжения шасси Поддержка SDDC RoHS Рабочая среда   Диапазон рабочих температур 10 ° C - 35 ° C (50 ° F - 95 ° F) Нерабочий диапазон температур -40 ° C - 70 ° C (-40 ° F - 158 ° F) Рабочий диапазон относительной влажности 8% - 90% (без конденсации) Относительный диапазон относительной влажности 5% - 95% (без конденсации)
